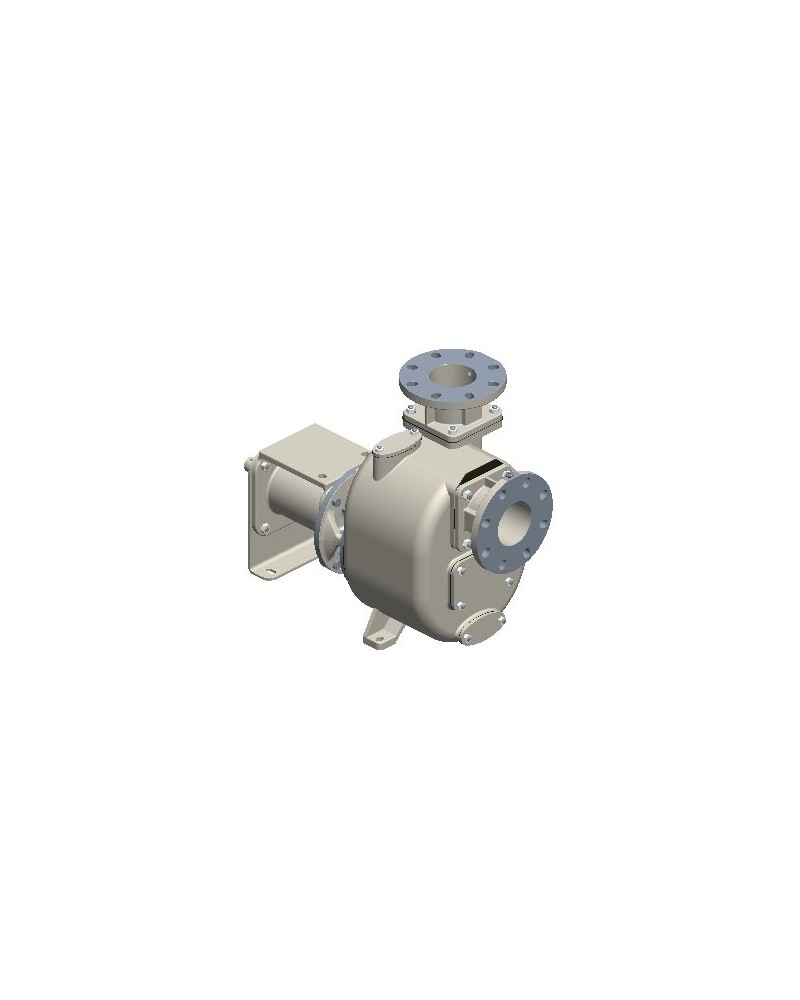

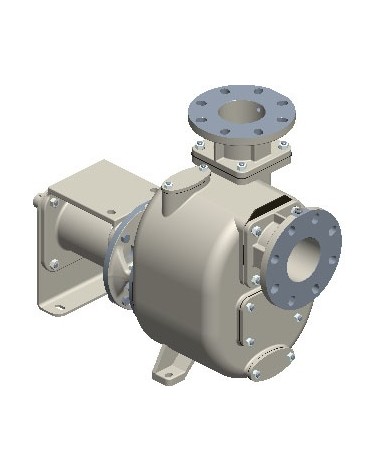

4” Selbstansaugende Kreiselpumpe aus Grauguss mit Gleitringdichtung mit Fettschmierung zum verbesserten Notlauf, Ventilklappe in der Saugseite mit freiem Wellenende.
+F Flanschanschluß nach DIN. PN16
S108(210) G31B+F
3513.02
4” Selbstansaugende Kreiselpumpe aus Grauguss mit Gleitringdichtung mit Fettschmierung zum verbesserten Notlauf, Ventilklappe in der Saugseite mit freiem Wellenende.
+F Flanschanschluß nach DIN. PN16
3513.02
DATENBLATT
Hauptfunktionen |
|
|---|---|
| Pumpenserie | S108 |
| Förderleistung Pumpe | max 140 m³/h (2333 l/min) |
| Förderhöhe Pumpe mit 50 Hz Netzfrequenz | max 47 m |
| Max. Durchm. Festst. | 35 mm |
| Selbstansaugung | ★★★★★ |
| Heavy-duty | ★★★☆☆ |
| Aufbau | Mit freiem Wellenende |
Pumpe |
|
|---|---|
| Pumpenart | Selbstansaugende Kreiselpumpe |
| Sauganschluss | DN100 |
| Druckanschluss | DN100 |
| Anschlussform | DIN Flansch PN16 (einbaukompatibel), ANSI Flansch 150lb |
| Methode der Selbstansaugung | Gehäuse mit Wasser gefüllt |
| Inspektionsdeckel für Laufrad | Ja |
| Einfülldeckel | Ja |
| Ablassdeckel | Ja |
| Anschluß für Vakuumeter | Optional |
| Anschluß für Manometer | Optional |
| Werkstoff Gehäuse | Grauguss |
| Werkstoff Laufrad | Sphäroguss |
| Werkstoff Verschleissplatte | Stahl |
| Werkstoff Welle | Edelstahl AISI420 |
| Werkstoff Rückschlagklappe | NBR (Nitril) |
| Wellenabdichtung | YCV Gleitringdichtung mit Fettschmierung in SiC/SiO₂/FKM (Viton®) auf Edelstahlhülse |
Antrieb |
|
|---|---|
| Antriebsart | Ohne Antrieb |
| Nennleistung | 18, 5 kW |
| Maximale Drehzahl | 2900 min-1 (50 Hz) |
Betriebsdaten |
|
|---|---|
| Typische Anwendung | Schmutzwasser |
| Produkttemperatur | max. 90 °C |
| Umgebungstemperatur | max. 40 °C |
| Dichte | bis 1, 1 kg/dm³, für höhere Werte wird ein stärkerer Motor gebraucht |
| Viskosität | bis 5 mm²s (cSt), für höhere Werte wird ein stärkerer Motor gebraucht |
| maximales Vakuum mit Wasser | max 8 m (9, 5 m für 10 min) |
| maximales Vakuum mit Luft | max 8, 5 m |
Zusatzfunktionen |
|
|---|---|
| Aufstellungslage | Horizontal |
| Kupplung | Ohne |
| Aufbau | Kein |
| Lackierung | RAL6011 Resedagrün |

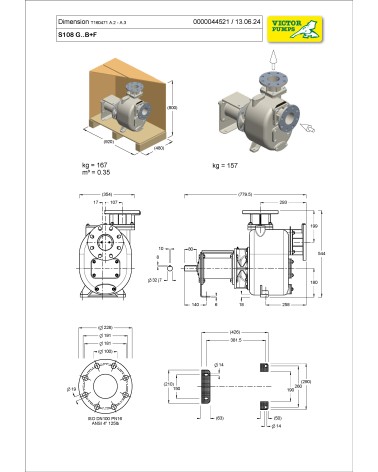

| Außenmaße (L x B x H) | Siehe Maßbild |
| Gewicht | Siehe Maßbild |
Zubehör
Kein Zubehör verfügbar.Andere Besucher interessierte auch ( 0 Produkte aus gleicher Kategorie )
Irrtum und Änderungen vorbehalten
