S 40 GC31T15+F+PS

Referenz #8766

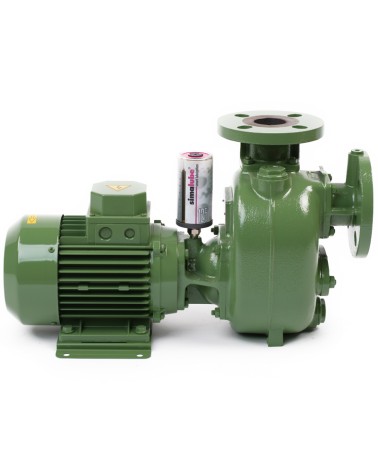

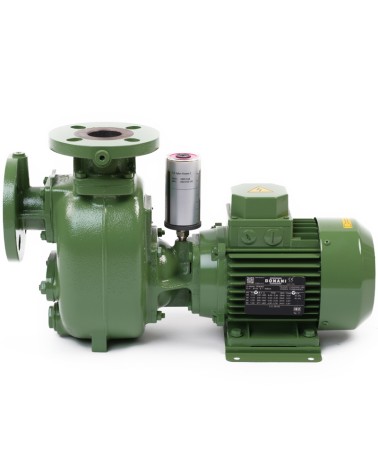

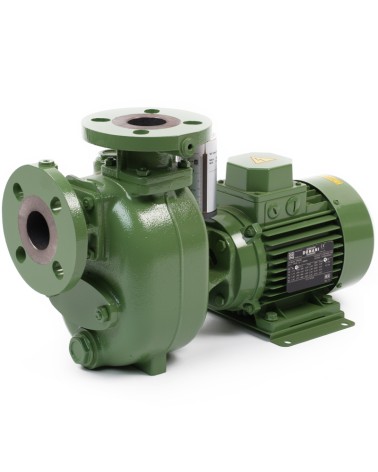

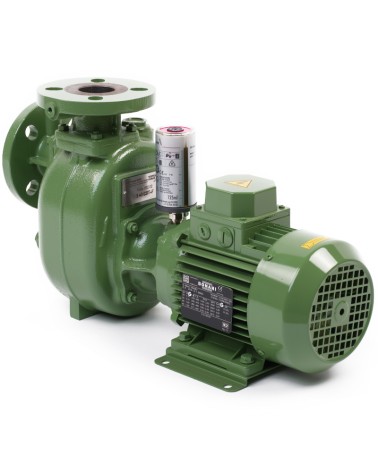

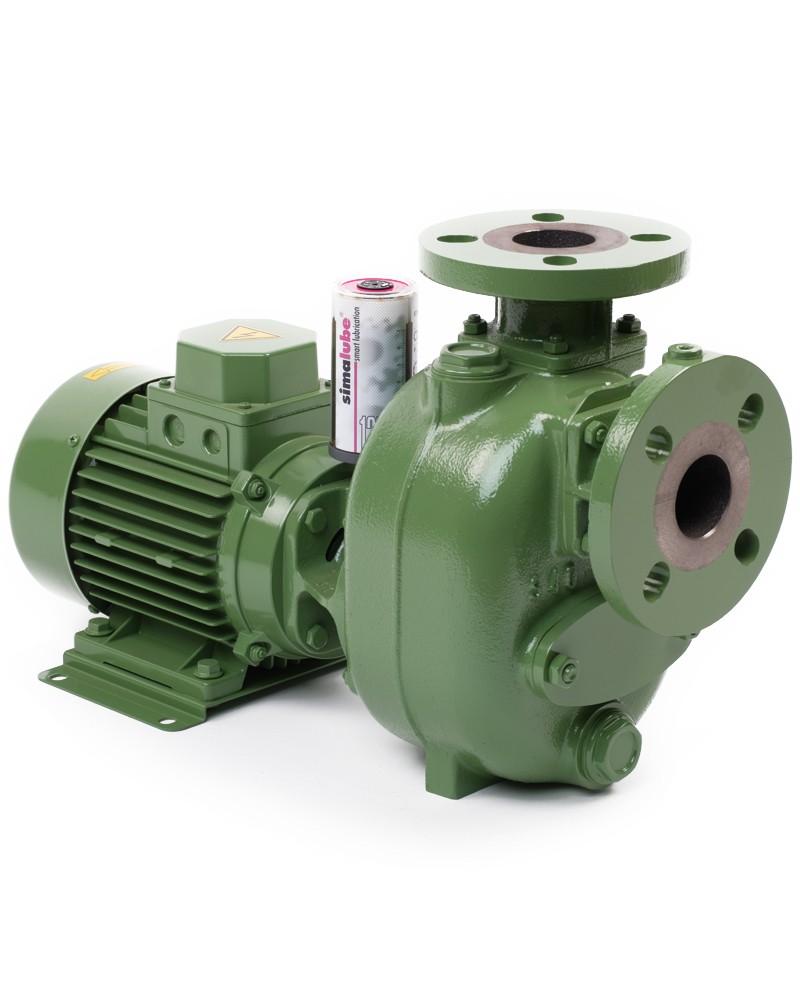

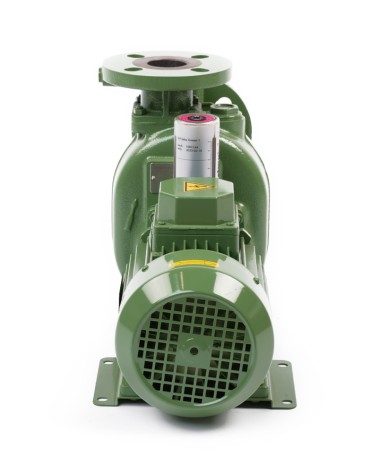

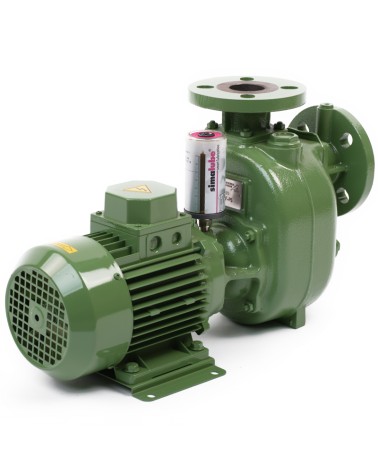

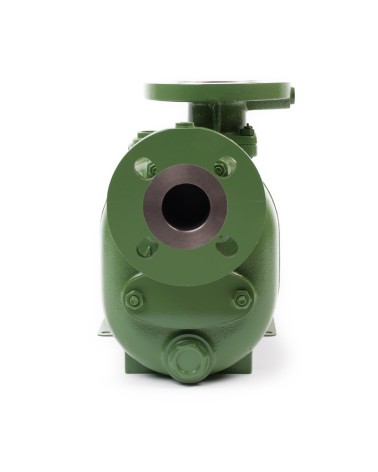

1½” Selbstansaugende Kreiselpumpe aus Grauguss mit Schneidwerk, Gleitringdichtung mit Fettschmierung zum verbesserten Notlauf, Ventilklappe in der Saugseite und 1,5 kW Drehstrommotor Monoblock
+F Flanschanschluß nach DIN. PN16
+PS automatischer Schmierstoffgeber für die Gleitringdichtung

Technische Daten
Downloads

Referenz #8766

DATENBLATT

Hauptfunktionen
Pumpenserie	S 40

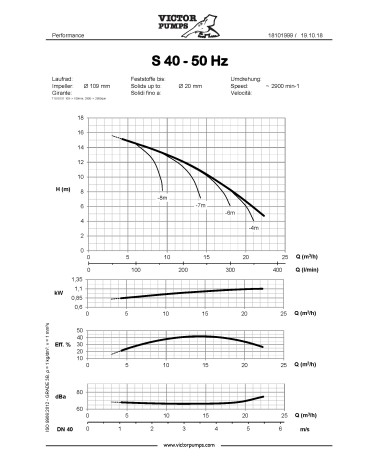

Förderleistung Pumpe	max 22 m³/h (360 l/min)
Förderhöhe Pumpe mit 50 Hz Netzfrequenz	max 15 m
Max. Durchm. Festst.	20 mm
Selbstansaugung	★★★☆☆
Heavy-duty	★★★★★
Aufbau	Monoblock

Pumpe
Pumpenart	Selbstansaugende Kreiselpumpe
Pumpenhersteller	Victor Pumps
Sauganschluss	DN40
Druckanschluss	DN40
Anschlussform	DIN Flansch PN16 (einbaukompatibel)
Methode der Selbstansaugung	Gehäuse mit Wasser gefüllt
Inspektionsdeckel für Laufrad	Ja
Einfülldeckel	Ja
Ablassdeckel	Ja
Anschluß für Vakuumeter	Ja
Anschluß für Manometer	Ja
Werkstoff Gehäuse	Grauguss
Werkstoff Laufrad	Grauguss
Werkstoff Verschleissplatte	Stahl
Werkstoff Welle	Edelstahl AISI316
Werkstoff Rückschlagklappe	NBR (Nitril)
Wellenabdichtung	YCV Gleitringdichtung mit Fettschmierung in SiC/SiO₂/FKM (Viton®) auf Edelstahlhülse

Antrieb
Antriebsart	Drehstrommotor
Motorhersteller	Victor Pumps
Wirkungsgradklasse	IE2, S6-75%, (IE3 auf Anfrage)
Nennleistung	1, 5 kW (2 HP)
Maximale Drehzahl	2900 min-1 (50 Hz)
Nennspannung	400 V ±10% @ 50 Hz, 230 V ±10% @ 50 Hz
Motorschutz	4 Amp (380-480 V), 6 Amp (220-277 V)
Kühlverfahren	IC411- TEFC
Schutzart	IP55
Isolierstoffklasse	F

Betriebsdaten
Typische Anwendung	Schmutzwasser
Produkttemperatur	max. 60 °C
Umgebungstemperatur	max. 40 °C
Dichte	bis 1, 4 kg/dm³, für höhere Werte wird ein stärkerer Motor gebraucht
Viskosität	bis 30 mm²s (cSt), für höhere Werte wird ein stärkerer Motor gebraucht
maximales Vakuum mit Wasser	max 8 m (9, 5 m für 10 min)
maximales Vakuum mit Luft	max 6 m
