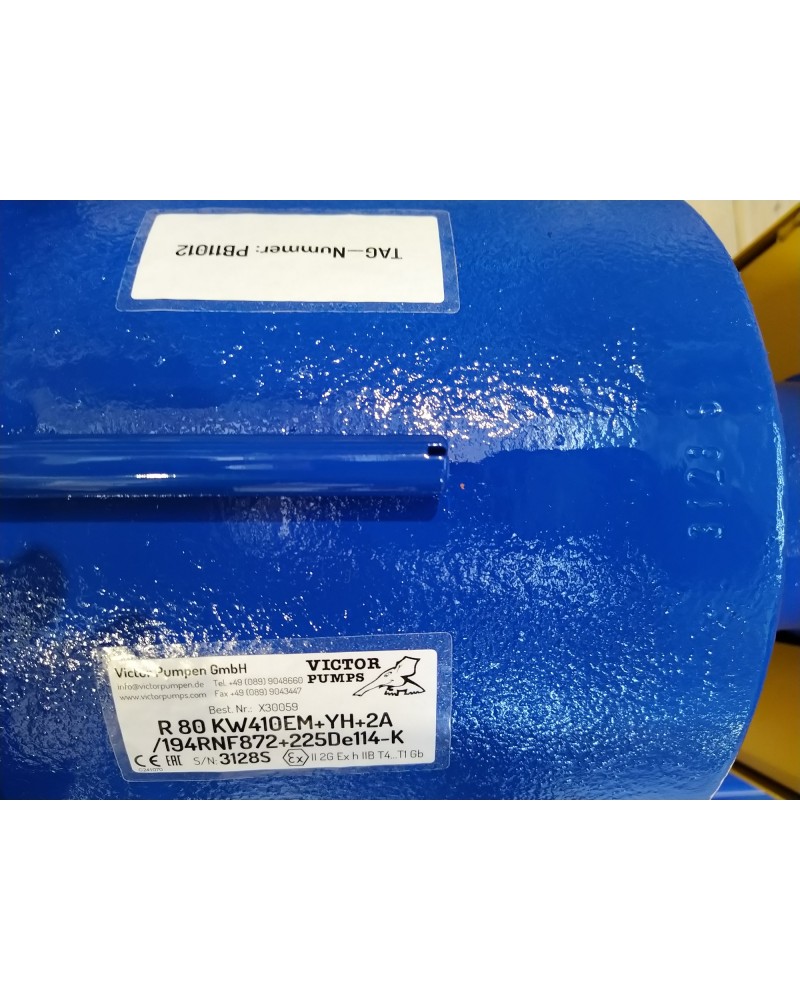

3128S

X30059

R 80 KW410EM+YH+2A/194RNF872+225De114-K

Bindemittel
TAG-Nummer: PB11012
BDE - Nummer: 10143791
2240011 Pos. 121.200

Innenzahnradpumpe
3" Selbstansaugende Innenzahnradpumpe
Ws: Edelstahl
.410EM. Magnetgekuppelt
+YH Sicherheitsventil

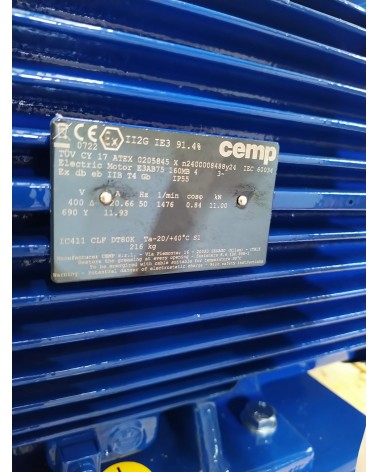

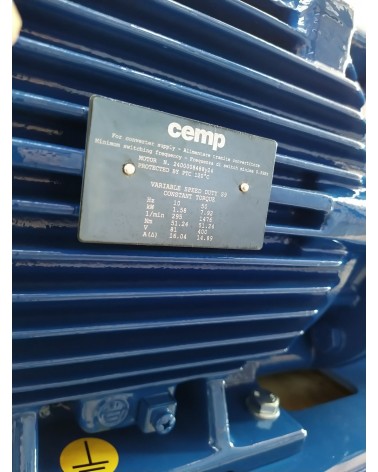

EX - Motor: 11 kW, 225 rpm, 400V/690V, 50 Hz
inkl. Kaltleiter
Mit Grundplatte. Kupplung und Kupplungsschutz
Aggregat konform nach ATEX II 2G IIB T4…T1 (Zone 1)



Download PDF Download
X30059

Download

Victor Pumps Prospekt R Pumpen

1 I R Pumps ATEX (19071699) DE

↑ Instructions R ATEX Pumps in German

1.1 Datenblatt Nr. 20240220-02

↑ Datasheet

D R 80 K..B+Y...(0000120871).pdf

↑ Dimensions

D R 80 K..B+Y...(0000120871).dxf

↑ Dimensions 2D

D R 80 K..B+Y...(0000120871).stp

↑ Dimensions 3D

L R 80 KW410EM...

↑ Spare Parts List in German

Getriebebau Nord - Anleitung

↑ Explosionsgeschützte Getriebe Betriebs- und Montageanleitung

4 Flender Kupplung - Anleitung

↑ Montage- und Betriebsanleitung Kupplung

5 Anleitung Temperaturfühler

↑ in ATEX Ausführung

2 Cemp

↑ Gebrauchs- und Wartungsanleitung [UM-4.2] GER

2.1 Cemp - ATEX

Spare parts

There are no spare parts associated with this product

Accessories

There are no accessories associated with this product
Related Products ( 0 other products in the same category )
Subject to errors and changes
