S 50 G31B+F+PS

Riferimento 1390.03

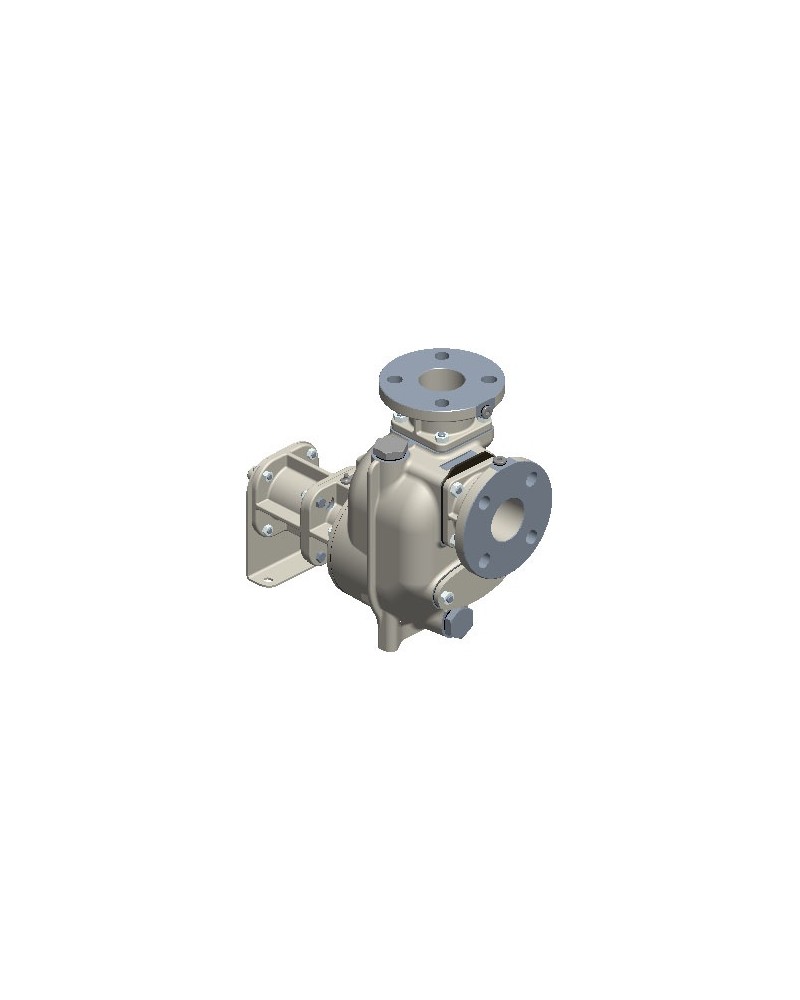

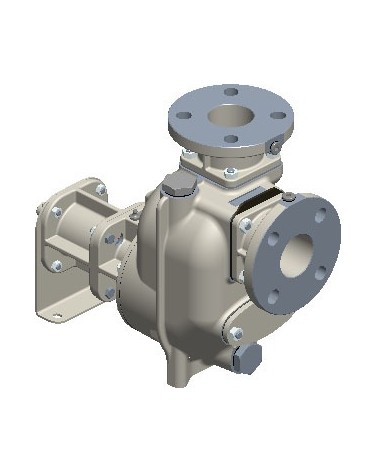

Pompa centrifuga autoadescante da 2” in ghisa a girante semi-aperta con tenuta meccanica lubrificata a grasso, valvola di non ritorno integrata, a supporto
+F fangia secondo DIN. PN16
+PS tenuta meccanica lubrificata a grasso con ingrassatore automatico

Opzioni

Senza ingrassatore automatico Senza flangia Senza flangia e senza ingrassatore automatico

Download PDF Download

Riferimento 1390.03

DATI TECNICI

Caratteristiche Principali
Serie Pompa	S 50

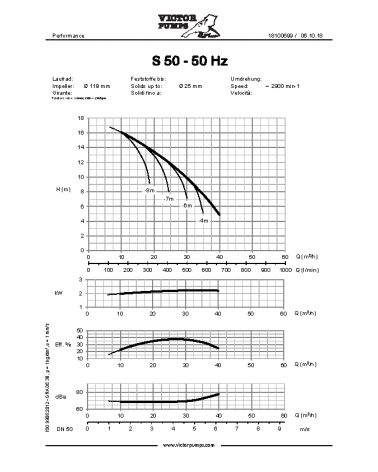

Portata Pompa	max 40 m³/h (655 l/min)
Prevalenza Pompa con frequenza di rete a 50 Hz	max 15 m
Passaggio corpi solidi	25 mm
Autoadescamento	★★★☆☆
Heavy-duty	★★★★★
Costruzione	Ad albero libero

Pompa
Tipo pompa	Centrifuga autoadescante
Marca Pompa	Victor Pumps
Bocca aspirazione	DN50
Bocca mandata	DN50
Tipo bocche	Flangia DIN PN16 (compatibile), Flangia ANSI 150lb
Autoadescamento attraverso	con corpo riempito di acqua
Portina d'ispezione girante	Si
Portina di riempimento	Si
Portina di svuotamento	Si
Attacco per vuotometro	Opzionale
Attacco per manometro	Opzionale
Materiale corpo	Ghisa
Materiale Girante	Ghisa
Materiale Piatto d'usura	Acciaio
Materiale Albero	Acciaio inox AISI316
Materiale Valvola di non ritorno	NBR (Nitrile)
Tenuta albero	YCV Tenuta meccanica con quench lubrificata a grasso in SiC/SiO₂/FKM (Viton®) su distanziere in INOX AISI316

Motore
Tipo motore	Senza motore
Potenza Nominale	2, 2 kW
Velocità massima	2900 rpm (50 Hz)

Prestazioni
Applicazione tipica	Acque reflue con solidi in sospensione
Temperatura prodotto	max. 90 °C
Temperatura ambiente	max. 40 °C
Densità	fino a 1, 1 kg/dm³, per valori superiori è necessario un motore maggiorato
Viscosità	fino a 30 mm²s (cSt), per valori superiori è necessario un motore maggiorato
Vuoto con acqua	max 8 m (9, 5 m per 10 min)
Vuoto con aria	max 7, 5 m

Caratteristiche aggiuntive
Posizione d'installazione	Orizzontale
Giunto	Nessuno
Allestimento	Nessuno
Colore	RAL6011 Verde Reseda

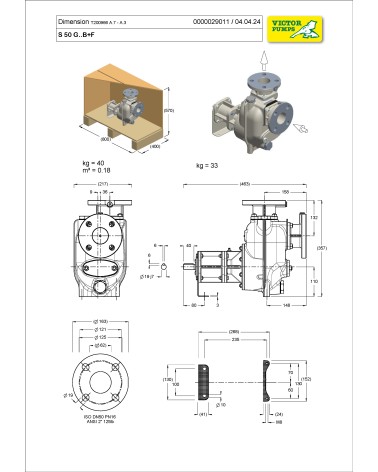

Dimensioni (L x l x H)	vedi dimensionale
Peso	vedi dimensionale
