S121 G31B+F

13522.02

Pompa centrifuga autoadescante da 4” in ghisa a girante semi-aperta con tenuta meccanica lubrificata a grasso, valvola di non ritorno integrata, a supporto.
+F fangia secondo DIN. PN16



Download PDF Download
13522.02

DATI TECNICI

Caratteristiche Principali

Serie Pompa S121
Portata Pompa max 180 m³/h (3000 l/min)
Prevalenza Pompa con frequenza di rete a 50 Hz max 24 m
Passaggio corpi solidi 45 mm
Autoadescamento ★★★★★
Heavy-duty ★★★★★
Costruzione Ad albero libero

Pompa

Tipo pompa Centrifuga autoadescante
Bocca aspirazione DN100
Bocca mandata DN100
Tipo bocche Flangia DIN PN16 (compatibile), Flangia ANSI 150lb
Autoadescamento attraverso con corpo riempito di acqua
Portina d'ispezione girante Si
Portina di riempimento Si
Portina di svuotamento Si
Attacco per vuotometro Opzionale
Attacco per manometro Opzionale
Materiale corpo Ghisa sferoidale
Materiale Girante Ghisa sferoidale
Materiale Piatto d'usura Acciaio
Materiale Albero Acciaio inox AISI420
Materiale Valvola di non ritorno NBR (Nitrile)
Tenuta albero YCV Tenuta meccanica con quench lubrificata a grasso in SiC/SiO₂/FKM (Viton®) su distanziere in INOX AISI316

Motore

Tipo motore Senza motore
Potenza Nominale 11 kW
Velocità massima 1450 rpm (50 Hz)

Prestazioni

Applicazione tipica acque sporche
Temperatura prodotto max. 90 °C
Temperatura ambiente max. 40 °C
Densità fino a 1, 4 kg/dm³, per valori superiori è necessario un motore maggiorato
Viscosità fino a 30 mm²s (cSt), per valori superiori è necessario un motore maggiorato
Vuoto con acqua max 8 m (9, 5 m per 10 min)
Vuoto con aria max 8, 5 m

Caratteristiche aggiuntive

Posizione d'installazione Orizzontale
Giunto Nessuno
Allestimento Nessuno
Colore RAL6011 Verde Reseda

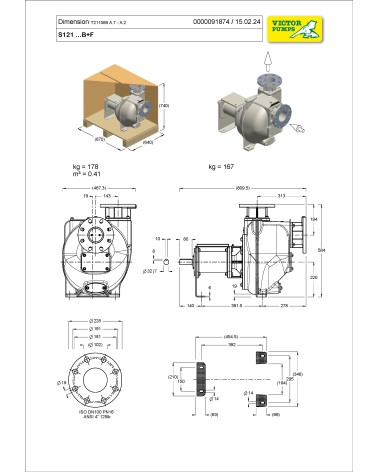

Dimensioni (L x l x H) vedi dimensionale
Peso vedi dimensionale

Download

I S Pumps (10121499) IT

↑ Istruzioni Pompe S in Italiano

I S Pumps (6101795) DE

↑ Istruzioni Pompe S in Tedesco

I S Pumps (6101794) EN

↑ Istruzioni Pompe S in Inglese

P S121 50Hz (21031099)

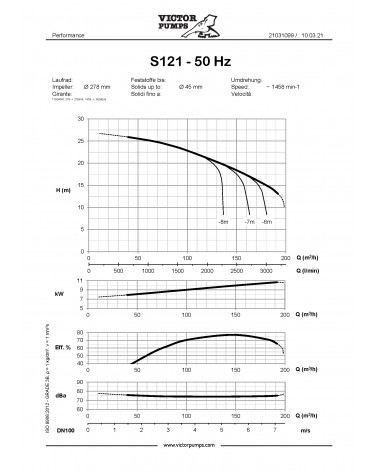

↑ Curva di prestazione

L S121 G31B

↑ Elenco ricambi in Italiano

L S121 G31B

↑ Elenco ricambi in Tedesco

L S121 G31B

↑ Elenco ricambi in Inglese
