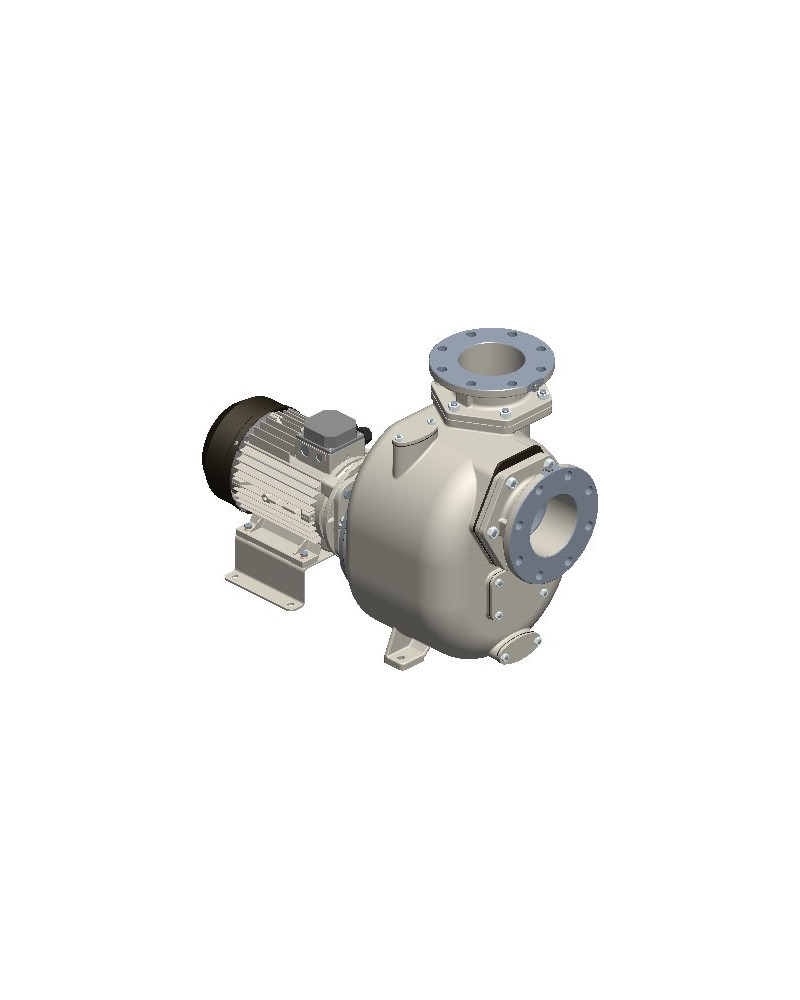

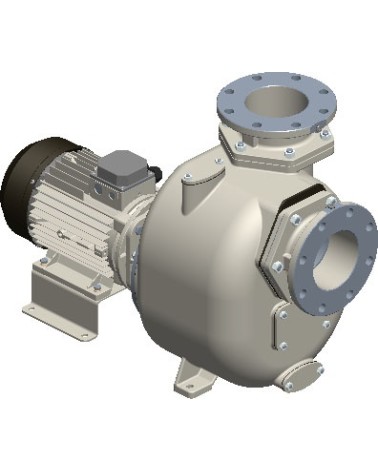

Pompa centrifuga autoadescante da 6" in ghisa a girante semi-aperta con tenuta meccanica lubrificata a grasso, valvola di non ritorno integrata e motore monoblocco trifase da 11 kW.
+F fangia secondo DIN. PN16
S161+30 G33T114+F
13561.02
Pompa centrifuga autoadescante da 6" in ghisa a girante semi-aperta con tenuta meccanica lubrificata a grasso, valvola di non ritorno integrata e motore monoblocco trifase da 11 kW.
+F fangia secondo DIN. PN16
13561.02
DATI TECNICI
Caratteristiche Principali |
|
|---|---|
| Serie Pompa | S161+30 |

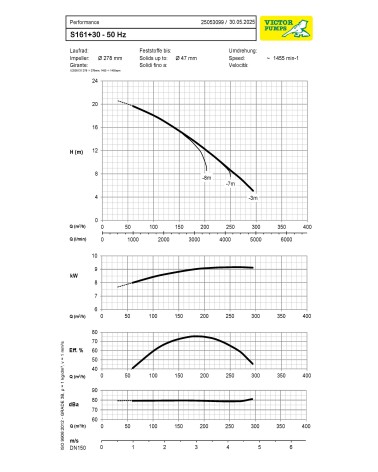

| Portata Pompa | max 300 m³/h (5000 l/min) |
| Prevalenza Pompa con frequenza di rete a 50 Hz | max 20 m |
| Passaggio corpi solidi | 47 mm |
| Autoadescamento | ★★★★☆ |
| Heavy-duty | ★★★★☆ |
| Costruzione | Monoblocco |
Pompa |
|
|---|---|
| Tipo pompa | Centrifuga autoadescante |
| Bocca aspirazione | DN150 |
| Bocca mandata | DN150 |
| Tipo bocche | Flangia DIN PN16 (compatibile), Flangia ANSI 150lb |
| Autoadescamento attraverso | con corpo riempito di acqua |
| Portina d'ispezione girante | Si |
| Portina di riempimento | Si |
| Portina di svuotamento | Si |
| Attacco per vuotometro | Si |
| Attacco per manometro | Opzionale |
| Materiale corpo | Ghisa |
| Materiale Girante | Ghisa sferoidale |
| Materiale Piatto d'usura | Acciaio |
| Materiale Albero | Acciaio inox AISI420 |
| Materiale Valvola di non ritorno | NBR (Nitrile) |
| Tenuta albero | YYV+N Tenuta meccanica con quench lubrificata a grasso in SiC/SiC/FKM(Viton®)+Nitrile su distanziere in INOX AISI316 |
Motore |
|
|---|---|
| Tipo motore | Elettrico trifase |
| Marca motore | Victor Pumps |
| Efficienza | IE1, S6-75% |
| Potenza Nominale | 11 kW |
| Velocità massima | 1450 rpm (50 Hz) |
| Tensione nominale | 400 V ±10% @ 50 Hz, 690 V ±10% @ 50 Hz |
| Protezione motore | 26 Amp (380-480 V), 16 Amp (660-725 V) |
| Tipologia di raffreddamento | IC411- TEFC |
| Grado di protezione | IP55 |
| Classe di isolamento | F |
Prestazioni |
|
|---|---|
| Applicazione tipica | Acque reflue con solidi in sospensione |
| Temperatura prodotto | max. 60 °C |
| Temperatura ambiente | max. 40 °C |
| Densità | fino a 1, 1 kg/dm³, per valori superiori è necessario un motore maggiorato |
| Viscosità | fino a 30 mm²s (cSt), per valori superiori è necessario un motore maggiorato |
| Vuoto con acqua | max 8 m (9, 5 m per 10 min) |
| Vuoto con aria | max 7, 5 m |
Caratteristiche aggiuntive |
|
|---|---|
| Posizione d'installazione | Orizzontale |
| Giunto | Accoppiamento diretto senza giunto elastico |
| Colore | RAL6011 Verde Reseda |

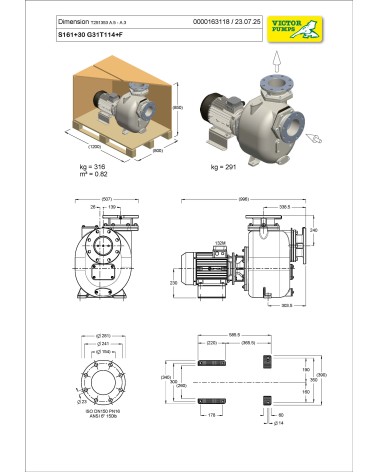

| Dimensioni (L x l x H) | vedi dimensionale |
| Peso | vedi dimensionale |
Ricambi
Non ci sono ricambi associati a questo prodottoAccessori
Non ci sono accessori associati a questo prodotto( )
Con riserva di errori e modifiche.
