S 88 G31T+PS

Referenz 13471.01

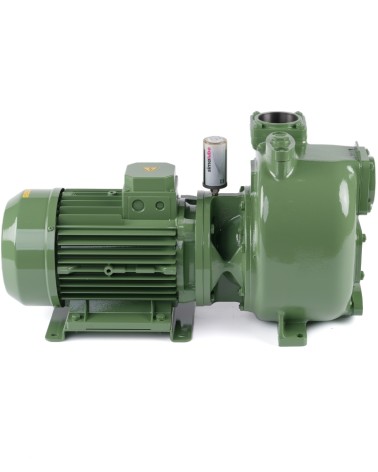

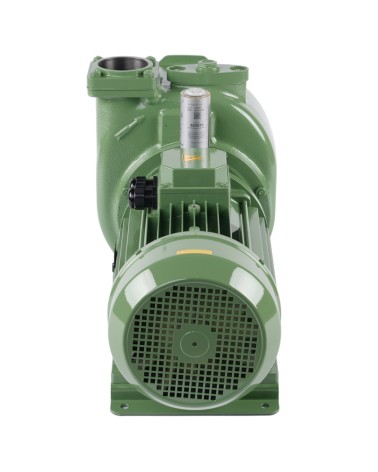

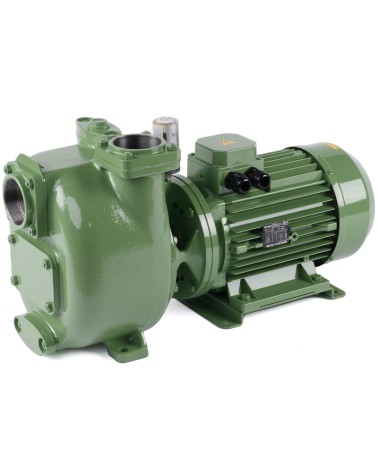

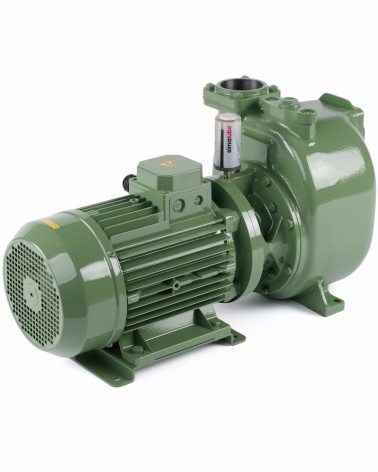

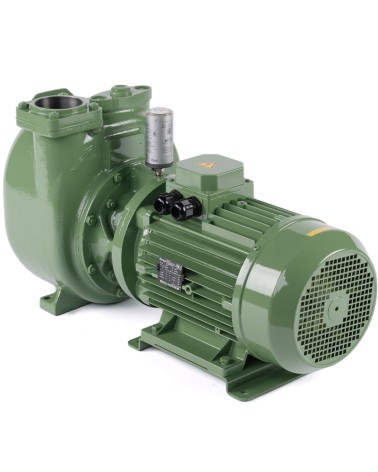

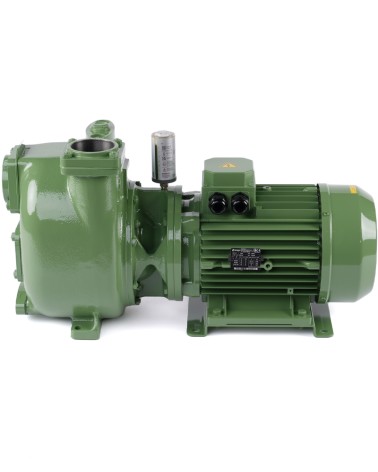

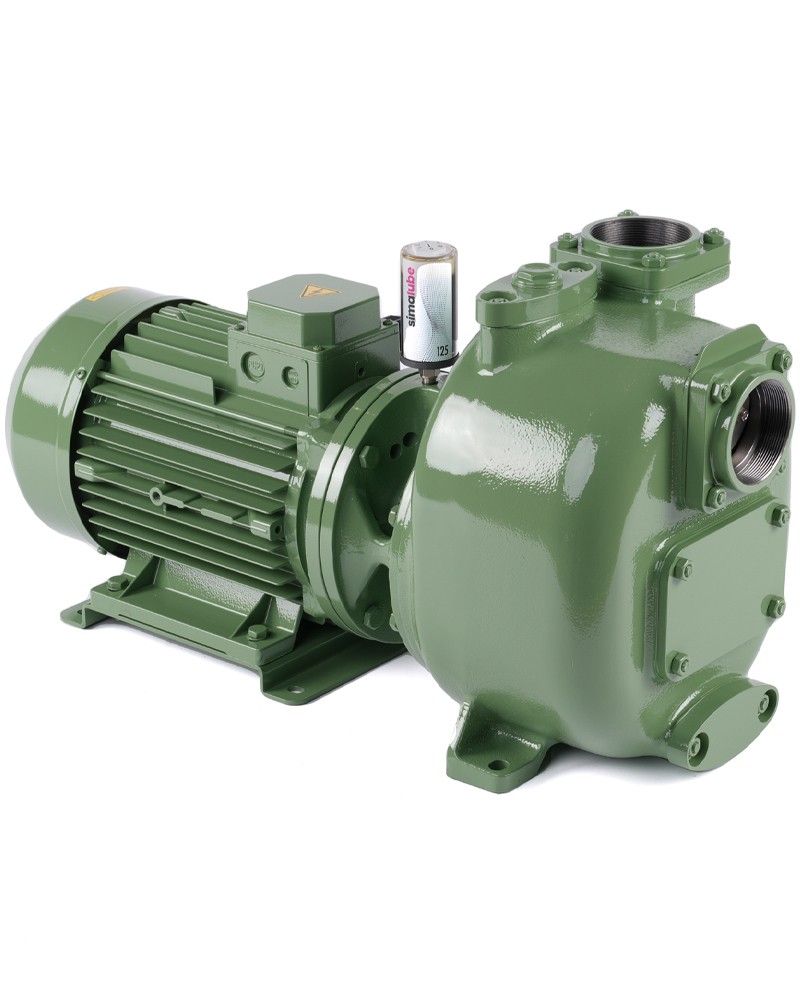

3” Selbstansaugende Kreiselpumpe aus Grauguss mit Gleitringdichtung mit Fettschmierung zum verbesserten Notlauf, Ventilklappe in der Saugseite und 15 kW Drehstrommotor Monoblock
+PS automatischer Schmierstoffgeber für die Gleitringdichtung

Optionen

Ohne Schmierstoffgeber Mit Flanschanschluß Mit Flanschanschluß und Schmierstoffgeber

PDF TECHNISCHE DATEN Download

Referenz 13471.01

DATENBLATT

Hauptfunktionen
Pumpenserie	S 88
Förderleistung Pumpe	max 95 m³/h (1580 l/min)
Förderhöhe Pumpe mit 50 Hz Netzfrequenz	max 50 m
Max. Durchm. Festst.	35 mm
Selbstansaugung	★★★★★
Heavy-duty	★★★☆☆
Aufbau	Monoblock

Pumpe
Pumpenart	Selbstansaugende Kreiselpumpe
Sauganschluss	3"
Druckanschluss	3"
Anschlussform	Innengewinde
Methode der Selbstansaugung	Gehäuse mit Wasser gefüllt

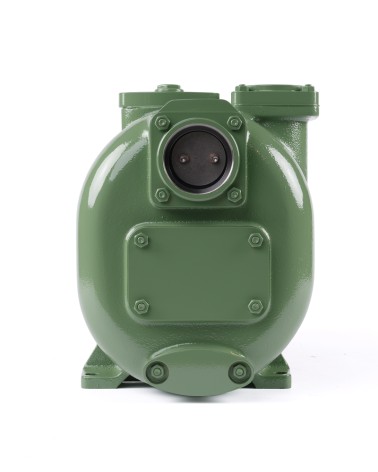

Inspektionsdeckel für Laufrad	Ja
Einfülldeckel	Ja
Ablassdeckel	Ja
Anschluß für Vakuumeter	Optional
Anschluß für Manometer	Optional
Werkstoff Gehäuse	Grauguss
Werkstoff Laufrad	Sphäroguss
Werkstoff Verschleissplatte	Stahl
Werkstoff Welle	Edelstahl AISI420
Werkstoff Rückschlagklappe	NBR (Nitril)
Wellenabdichtung	YCV Gleitringdichtung mit Fettschmierung in SiC/SiO₂/FKM (Viton®) auf Edelstahlhülse

Antrieb
Antriebsart	Drehstrommotor
Wirkungsgradklasse	IE1, S6-75%
Nennleistung	15 kW (20 HP)
Maximale Drehzahl	2900 min-1 (50 Hz)
Nennspannung	400 V ±10% @ 50 Hz, 690 V ±10% @ 50 Hz
Motorschutz	32 Amp (380-480 V), 19 Amp (660-725 V)
Kühlverfahren	IC411- TEFC
Schutzart	IP55
Isolierstoffklasse	F

Betriebsdaten
Typische Anwendung	Schmutzwasser
Produkttemperatur	max. 60 °C
Umgebungstemperatur	max. 40 °C
Dichte	bis 1, 1 kg/dm³, für höhere Werte wird ein stärkerer Motor gebraucht
Viskosität	bis 5 mm²s (cSt), für höhere Werte wird ein stärkerer Motor gebraucht
maximales Vakuum mit Wasser	max 8 m (9, 5 m für 10 min)
maximales Vakuum mit Luft	max 8, 5 m
