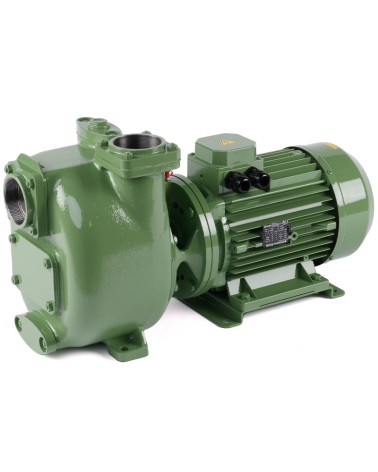

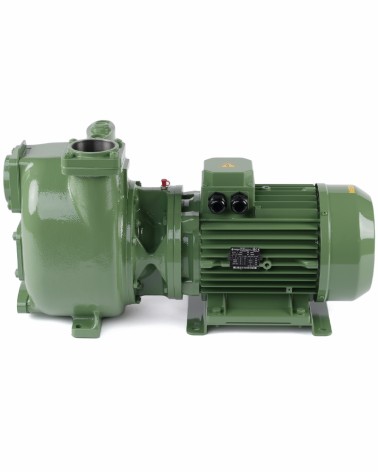

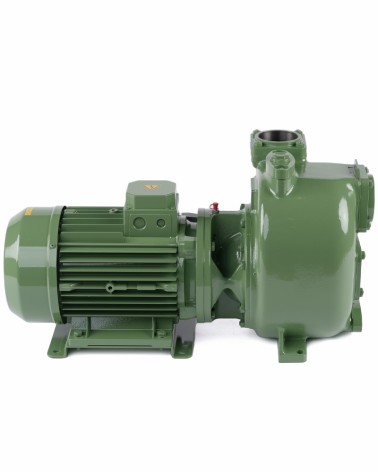

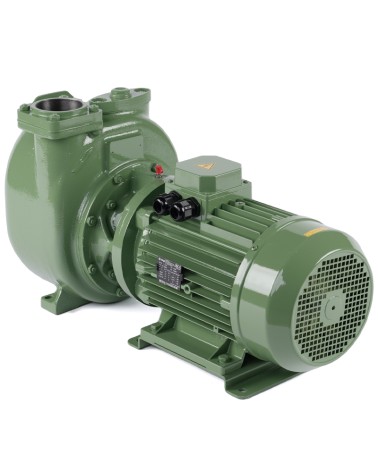

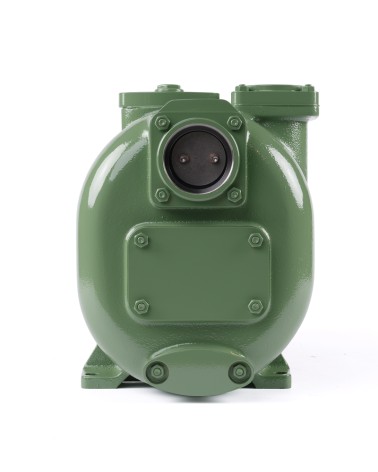

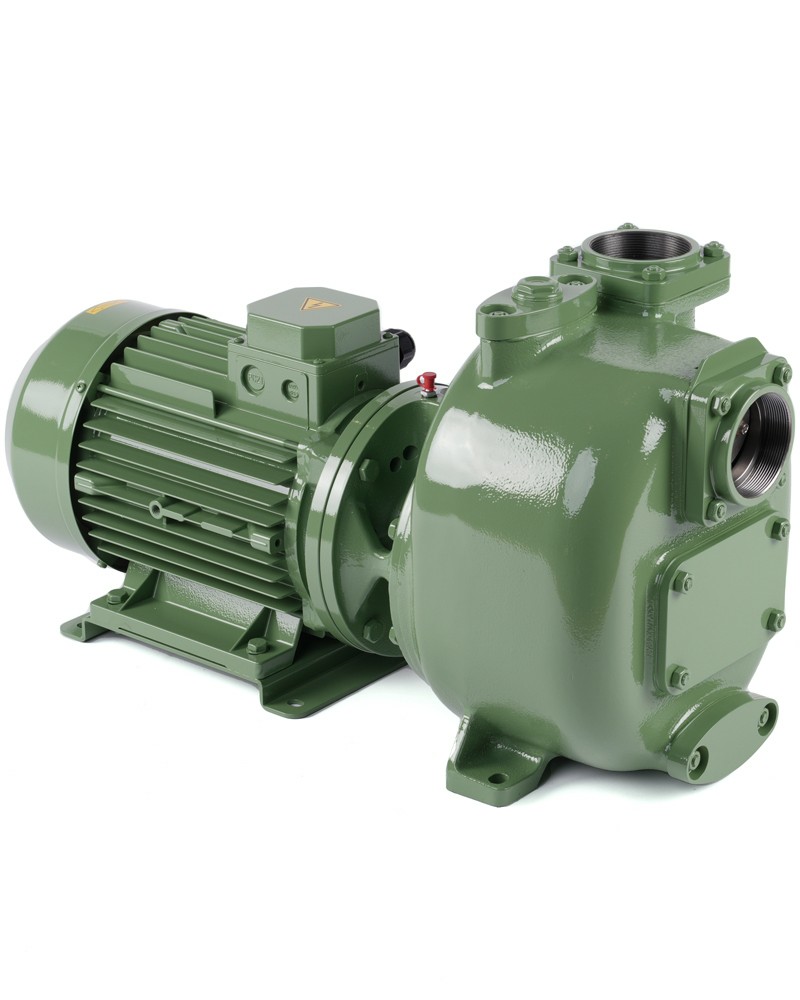

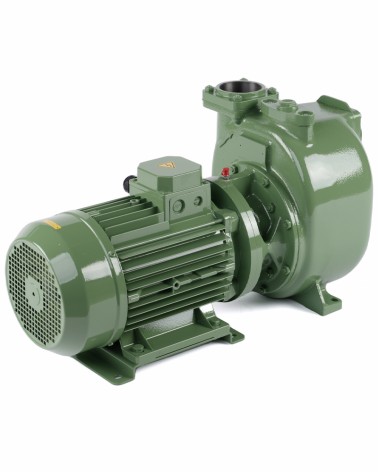

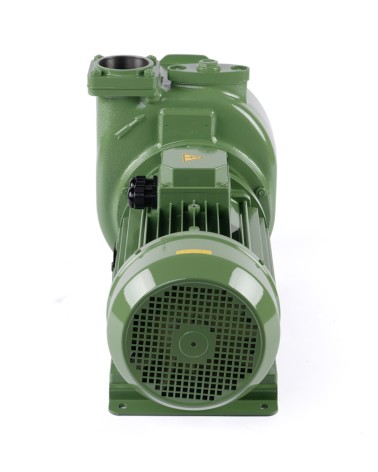

3” Selbstansaugende Kreiselpumpe aus Grauguss mit Gleitringdichtung mit Fettschmierung zum verbesserten Notlauf, Ventilklappe in der Saugseite und 15 kW Drehstrommotor Monoblock
S 88 G31T
13471
3” Selbstansaugende Kreiselpumpe aus Grauguss mit Gleitringdichtung mit Fettschmierung zum verbesserten Notlauf, Ventilklappe in der Saugseite und 15 kW Drehstrommotor Monoblock
13471
DATENBLATT
Hauptfunktionen |
|
|---|---|
| Pumpenserie | S 88 |
| Förderleistung Pumpe | max 95 m³/h (1580 l/min) |
| Förderhöhe Pumpe mit 50 Hz Netzfrequenz | max 50 m |
| Max. Durchm. Festst. | 35 mm |
| Selbstansaugung | ★★★★★ |
| Heavy-duty | ★★★☆☆ |
| Aufbau | Monoblock |
Pumpe |
|
|---|---|
| Pumpenart | Selbstansaugende Kreiselpumpe |
| Sauganschluss | 3" |
| Druckanschluss | 3" |
| Anschlussform | Innengewinde |
| Methode der Selbstansaugung | Gehäuse mit Wasser gefüllt |
| Inspektionsdeckel für Laufrad | Ja |
| Einfülldeckel | Ja |
| Ablassdeckel | Ja |
| Anschluß für Vakuumeter | Optional |
| Anschluß für Manometer | Optional |
| Werkstoff Gehäuse | Grauguss |
| Werkstoff Laufrad | Sphäroguss |
| Werkstoff Verschleissplatte | Stahl |
| Werkstoff Welle | Edelstahl AISI420 |
| Werkstoff Rückschlagklappe | NBR |
| Wellenabdichtung | YCV Gleitringdichtung mit Fettschmierung in SiC/SiO₂/FKM (Viton®) auf Edelstahlhülse |
Antrieb |
|
|---|---|
| Antriebsart | Drehstrommotor |
| Wirkungsgradklasse | IE1, S6-75% |
| Nennleistung | 15 kW (20 HP) |
| Maximale Drehzahl | 2900 min-1 (50 Hz) |
| Nennspannung | 400 V ±10% @ 50 Hz, 690 V ±10% @ 50 Hz |
| Motorschutz | 32 Amp (380-480 V), 19 Amp (660-725 V) |
| Kühlverfahren | IC411- TEFC |
| Schutzart | IP55 |
| Isolierstoffklasse | F |
Betriebsdaten |
|
|---|---|
| Typische Anwendung | Schmutzwasser |
| Produkttemperatur | max. 60 °C |
| Umgebungstemperatur | max. 40 °C |
| Dichte | bis 1, 1 kg/dm³, für höhere Werte wird ein stärkerer Motor gebraucht |
| Viskosität | bis 5 mm²s (cSt), für höhere Werte wird ein stärkerer Motor gebraucht |
| maximales Vakuum mit Wasser | max 8 m (9, 5 m für 10 min) |
| maximales Vakuum mit Luft | max 8, 5 m |
Zusatzfunktionen |
|
|---|---|
| Aufstellungslage | Horizontal |
| Kupplung | Durchgehende Welle ohne Kupplung |
| Lackierung | RAL6011 Resedagrün |
| Außenmaße (L x B x H) | 771 x 327 x 412 mm |
| Gewicht | 132 kg |
