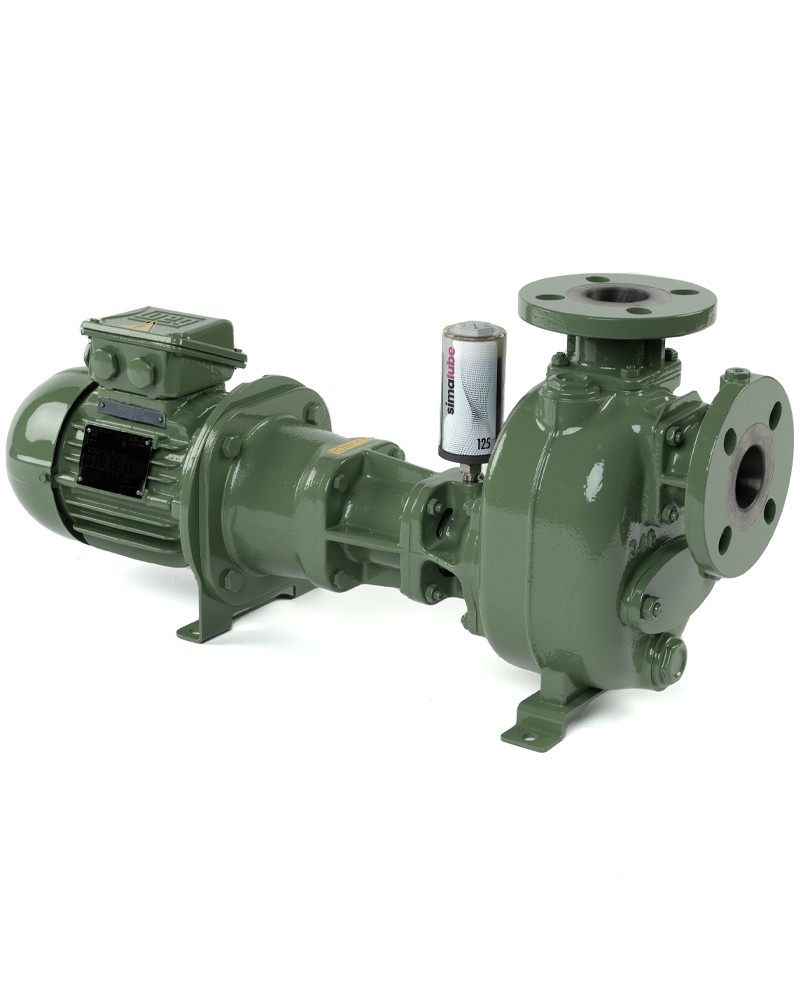

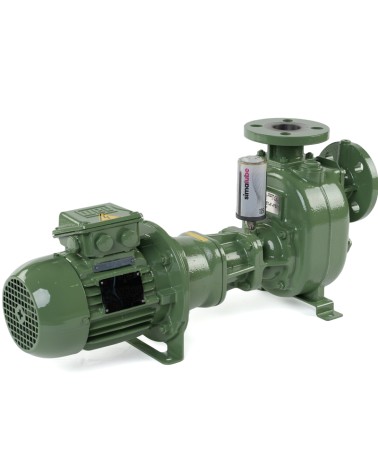

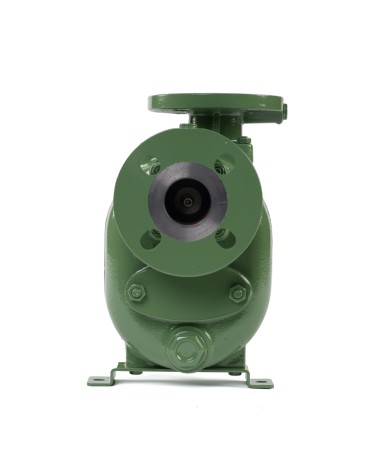

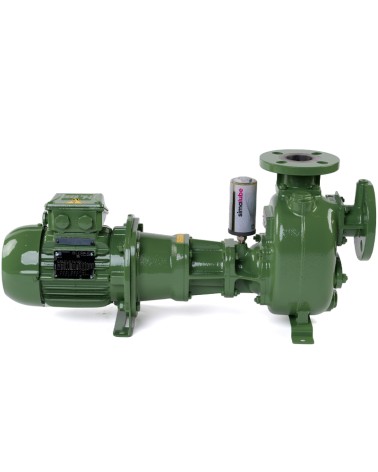

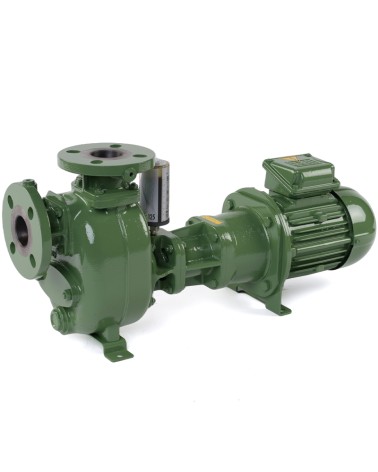

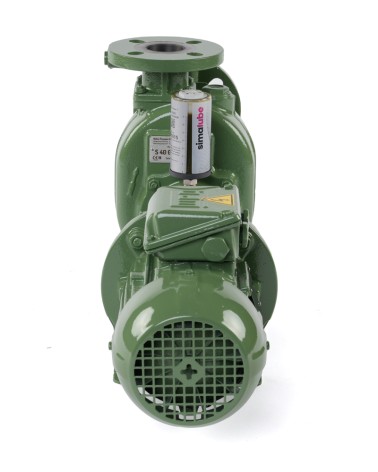

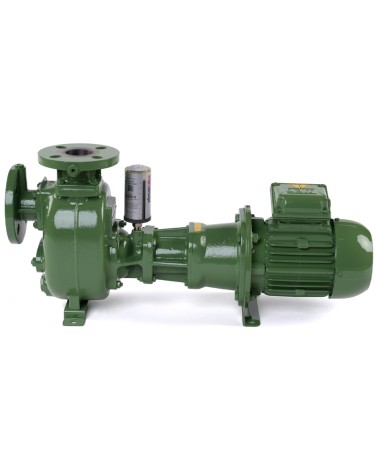

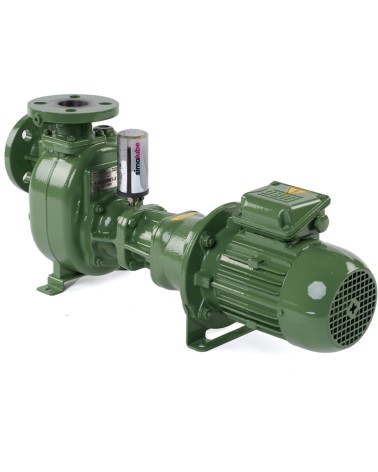

1½” Selbstansaugende Kreiselpumpe aus Grauguss mit Gleitringdichtung mit Fettschmierung zum verbesserten Notlauf, Ventilklappe in der Saugseite und 1,1 kW Drehstrommotor Bi-Block (B5 standard Motor angeflanscht am Lagerbock der Pumpe)
+F Flanschanschluß nach DIN. PN16
+PS automatischer Schmierstoffgeber für die Gleitringdichtung
S 40 G31BBT+F+PS
11100.43
1½” Selbstansaugende Kreiselpumpe aus Grauguss mit Gleitringdichtung mit Fettschmierung zum verbesserten Notlauf, Ventilklappe in der Saugseite und 1,1 kW Drehstrommotor Bi-Block (B5 standard Motor angeflanscht am Lagerbock der Pumpe)
+F Flanschanschluß nach DIN. PN16
+PS automatischer Schmierstoffgeber für die Gleitringdichtung
11100.43
DATENBLATT
Hauptfunktionen |
|
|---|---|
| Pumpenserie | S 40 |
| Förderleistung Pumpe | max 22 m³/h (360 l/min) |
| Förderhöhe Pumpe mit 50 Hz Netzfrequenz | max 15 m |
| Max. Durchm. Festst. | 20 mm |
| Selbstansaugung | ★★★☆☆ |
| Heavy-duty | ★★★★★ |
| Aufbau | Bi-Block |
Pumpe |
|
|---|---|
| Pumpenart | Selbstansaugende Kreiselpumpe |
| Pumpenhersteller | Victor Pumps |
| Sauganschluss | DN40 |
| Druckanschluss | DN40 |
| Anschlussform | DIN Flansch PN16 (einbaukompatibel), ANSI Flansch 150lb |
| Methode der Selbstansaugung | Gehäuse mit Wasser gefüllt |
| Inspektionsdeckel für Laufrad | Ja |
| Einfülldeckel | Ja |
| Ablassdeckel | Ja |
| Anschluß für Vakuumeter | Ja |
| Anschluß für Manometer | Ja |
| Werkstoff Gehäuse | Grauguss |
| Werkstoff Laufrad | Grauguss |
| Werkstoff Verschleissplatte | Stahl |
| Werkstoff Welle | Edelstahl AISI316 |
| Werkstoff Rückschlagklappe | NBR |
| Wellenabdichtung | YCV Gleitringdichtung mit Fettschmierung in SiC/SiO₂/FKM (Viton®) auf Edelstahlhülse |
Antrieb |
|
|---|---|
| Antriebsart | Drehstrommotor |
| Motorhersteller | WEG |
| Wirkungsgradklasse | IE3 |
| Nennleistung | 1, 1 kW |
| Maximale Drehzahl | 2900 min-1 (50 Hz) |
| Nennspannung | 400 V ±10% @ 50 Hz, 230 V ±10% @ 50 Hz |
| Motorschutz | 4 Amp (380-480 V), 6 Amp (220-277 V) |
| Bauform | B5 |
| Baugröße | IEC 80 |
| Kühlverfahren | IC411- TEFC |
| Schutzart | IP55 |
| Isolierstoffklasse | F |
Betriebsdaten |
|
|---|---|
| Typische Anwendung | Schmutzwasser |
| Produkttemperatur | max. 90 °C |
| Umgebungstemperatur | max. 40 °C |
| Dichte | bis 1, 1 kg/dm³, für höhere Werte wird ein stärkerer Motor gebraucht |
| Viskosität | bis 30 mm²s (cSt), für höhere Werte wird ein stärkerer Motor gebraucht |
| maximales Vakuum mit Wasser | max 8 m (9, 5 m für 10 min) |
| maximales Vakuum mit Luft | max 6 m |
Zusatzfunktionen |
|
|---|---|
| Aufstellungslage | Horizontal |
| Kupplung | Durchschlagende Kupplung in der Einheit integriert |
| Lackierung | RAL6011 Resedagrün |
| Außenmaße (L x B x H) | 680 x 214 x 317 mm |
| Gewicht | 42 kg |
