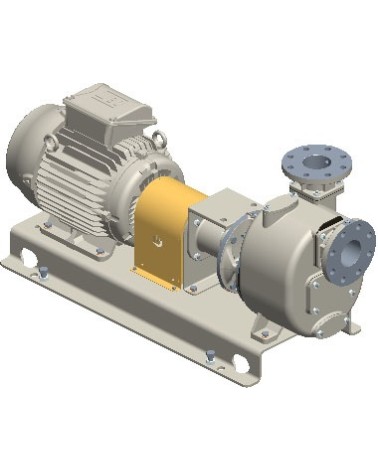

Pompa centrifuga autoadescante da 3” in ghisa a girante semi-aperta con tenuta meccanica lubrificata a grasso, valvola di non ritorno integrata e motore trifase da 15 kW, montata su base con giunto e coprigiunto.
+F fangia secondo DIN. PN16
+PS tenuta meccanica lubrificata a grasso con ingrassatore automatico
S 88 G31B+F+PS/T
3407.143
Pompa centrifuga autoadescante da 3” in ghisa a girante semi-aperta con tenuta meccanica lubrificata a grasso, valvola di non ritorno integrata e motore trifase da 15 kW, montata su base con giunto e coprigiunto.
+F fangia secondo DIN. PN16
+PS tenuta meccanica lubrificata a grasso con ingrassatore automatico
3407.143
DATI TECNICI
Caratteristiche Principali |
|
|---|---|
| Serie Pompa | S 88 |
| Portata Pompa | max 95 m³/h (1580 l/min) |
| Prevalenza Pompa con frequenza di rete a 50 Hz | max 50 m |
| Passaggio corpi solidi | 35 mm |
| Autoadescamento | ★★★★★ |
| Heavy-duty | ★★★★☆ |
| Costruzione | Classica |
Pompa |
|
|---|---|
| Tipo pompa | Centrifuga autoadescante |
| Bocca aspirazione | DN80 |
| Bocca mandata | DN80 |
| Tipo bocche | Flangia DIN PN16 (compatibile), Flangia ANSI 150lb |
| Autoadescamento attraverso | con corpo riempito di acqua |
| Portina d'ispezione girante | Si |
| Portina di riempimento | Si |
| Portina di svuotamento | Si |
| Attacco per vuotometro | Opzionale |
| Attacco per manometro | Opzionale |
| Materiale corpo | Ghisa |
| Materiale Girante | Ghisa sferoidale |
| Materiale Piatto d'usura | Acciaio |
| Materiale Albero | Acciaio inox AISI420 |
| Materiale Valvola di non ritorno | NBR (Nitrile) |
| Tenuta albero | YCV Tenuta meccanica con quench lubrificata a grasso in SiC/SiO₂/FKM (Viton®) su distanziere in INOX AISI316 |
Motore |
|
|---|---|
| Tipo motore | Elettrico trifase |
| Marca motore | WEG |
| Efficienza | IE3 |
| Potenza Nominale | 15 kW (20 HP) |
| Velocità massima | 2900 rpm (50 Hz) |
| Tensione nominale | 400 V ±10% @ 50 Hz, 690 V ±10% @ 50 Hz |
| Protezione motore | 32 Amp (380-480 V), 19 Amp (660-725 V) |
| Montaggio | B3 |
| Grandezza | IEC 160M |
| Tipologia di raffreddamento | IC411- TEFC |
| Grado di protezione | IP55 |
| Classe di isolamento | F |

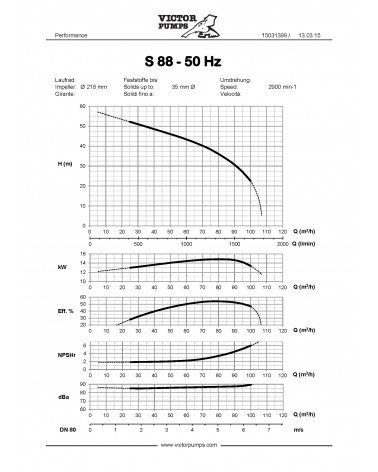

Prestazioni |
|
|---|---|
| Applicazione tipica | acque sporche |
| Temperatura prodotto | max. 90 °C |
| Temperatura ambiente | max. 40 °C |
| Densità | fino a 1, 1 kg/dm³, per valori superiori è necessario un motore maggiorato |
| Viscosità | fino a 5 mm²s (cSt), per valori superiori è necessario un motore maggiorato |
| Vuoto con acqua | max 8 m (9, 5 m per 10 min) |
| Vuoto con aria | max 8, 5 m |
Caratteristiche aggiuntive |
|
|---|---|
| Posizione d'installazione | Orizzontale |
| Giunto | Giunto elastico con coprigiunto in acciaio |
| Allestimento | Base in lamiera piegata |
| Colore | RAL6011 Verde Reseda |
| Dimensioni (L x l x H) | vedi dimensionale |
| Peso | vedi dimensionale |
